Репитер ретрнаслятор




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Передающий тракт
Высота земли над уровнем моря 120 м.
Высота антенны над землей 65 м.
Частота 438.800 мГц
Радиостанция Motorola GM350
Усилитель мощности 50дБм
Полосовой фильтр, затухание 0.5дБ
Кабель RFS 1/2" 25 метров, затухание 1.25дБ
Антенна ANLI 200 3x5/8 λ Ку 7.dBi
Контроллер Raspberry Pi - OpenRepeater


Приемный тракт
Высота земли над уровнем моря 120 м
Высота антенн над землей 62 метра
Частота 431.2 мГц
Радиостанция Motorola GM350
Кабель RG8 25 метров, затухание 2.4 дБ
МШУ ( до 18дБ)
Полосовой фильтр, затухание 0.5дБ
Антенна Andrew DB411-B 11.1dBi
Контроллер Raspberry Pi - OpenRepeater




КАРТА ПОКРЫТИЯ




ВНЕШНИЕ ПОДКЛЮЧЕНИЯ

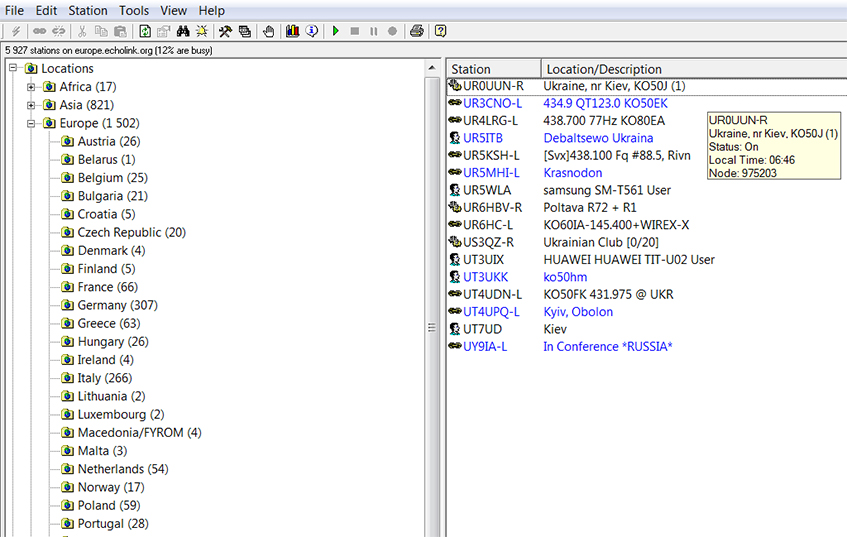

Репитер подключен к системе Эхолинк. Позывной UR0UUN-R. Номер нода 975203.
Вы можете скачать приложение для Iphone, Android или программу для Windows. Подключившись к репитеру, можно настраивать оборудование.



ФОТО

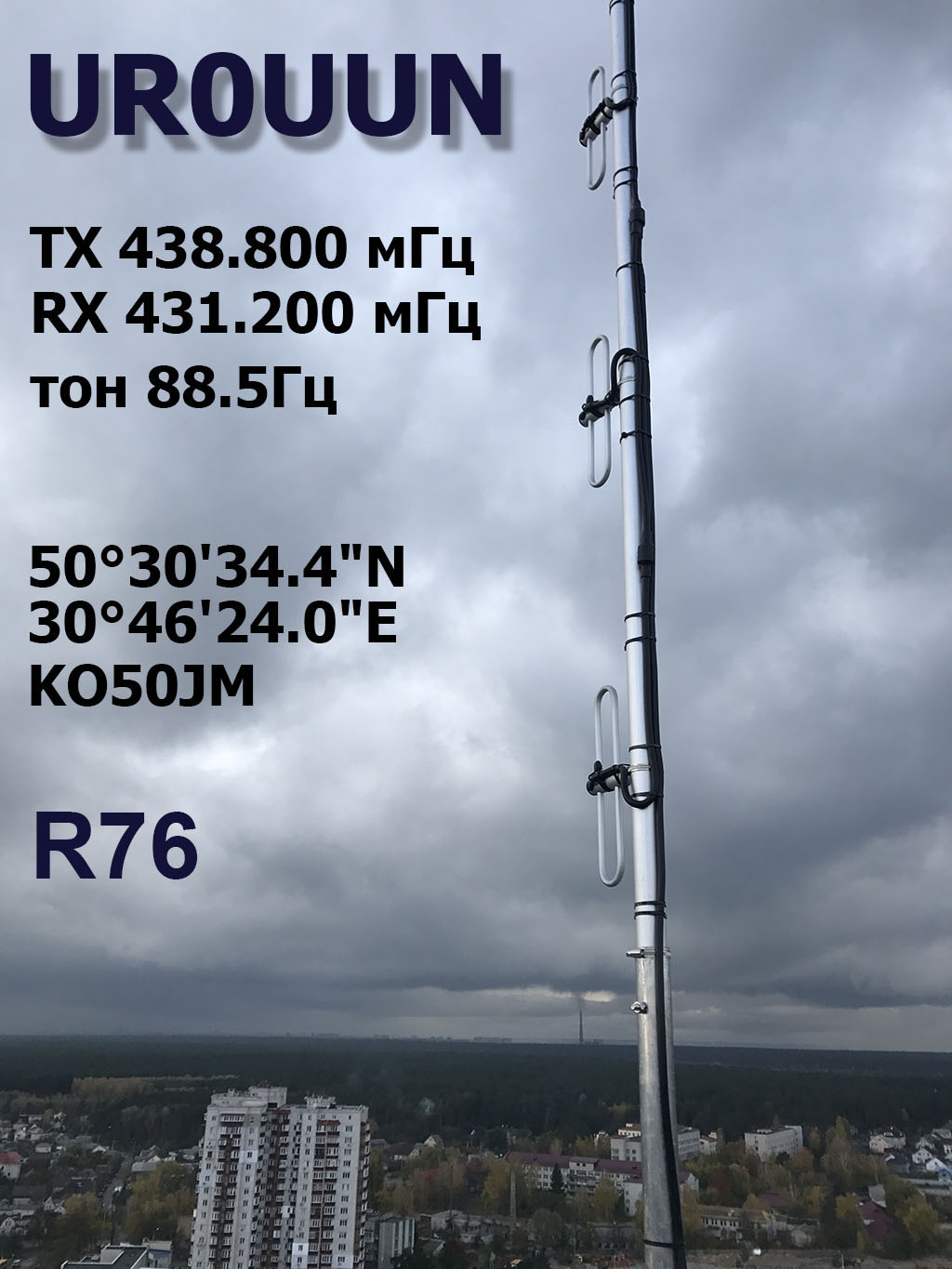

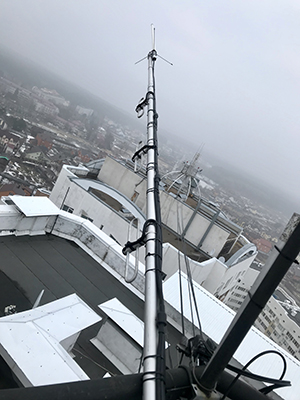

Репитер антенна

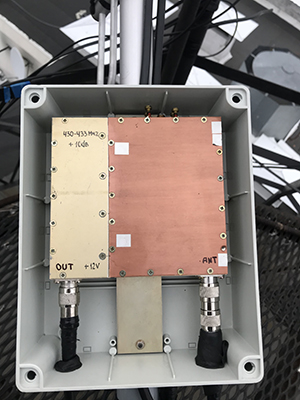

Репитер МШУ



Репитер МШУ




КОНТАКТЫ

Если у Вас есть вопросы и пожелания по работе репитера,
буду рад получить их по E-mail: info(собачка)aboutadriatic.com.

Также, я буду призанателен за наблюдения по работе ретранслятор на дальние расстояния.
